Ottime prestazioni grazie allo scambiatore di calore dotato di un innovativo bruciatore a fibra ceramica, progettato per fornire alti rendimenti che durano nel tempo.
Semplicità di utilizzo grazie al pannello di controllo digitale con ampio display, progettato per comunicare con l’utente in maniera facile e comoda.
Dimensioni 700 x 400 x 300 mm

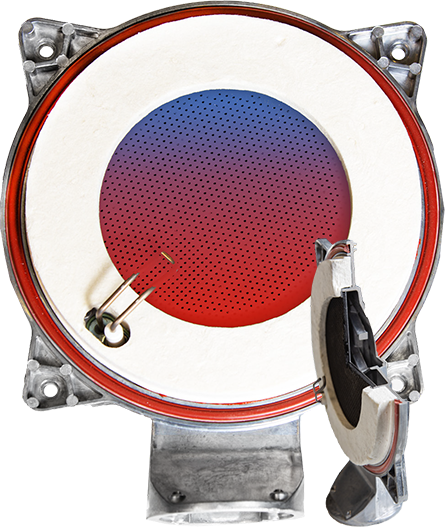

Bruciatore Ceramico

La combustione come mai vista prima
Il bruciatore della caldaia Idrogenius è realizzato in fibra ceramica conduttiva ad alte prestazioni con un processo di rivestimento ceramico all’avanguardia che offre vantaggi unici, consentendo l’ottimizzazione dei sistemi di combustione esistenti e lo sviluppo di soluzioni più efficienti.
Le proprietà ceramiche delle fibre, insieme a un processo innovativo nel campo della combustione, confluiscono in un bruciatore elettricamente conduttivo, autoportante, resistente e ad alta porosità che offre numerosi vantaggi rispetto alle altre soluzioni utilizzate sul mercato

Caratteristiche principali
Display TFT a colori, multilingua, comandato tramite 4 tasti “touch”
Menù di tipo grafico per visione immediata dello stato di funzionamento e delle funzioni principali
Pompa Grundfos
Hydrogen Ready

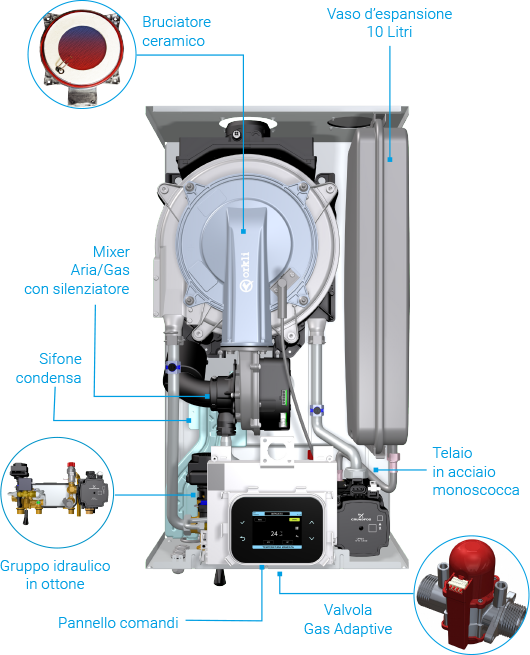

La caldaia Idrogenius adotta il sistema di gestione della combustione gas adaptive MOTORE TERMICO che ha nel bruciatore ceramico CERAMAT il suo cuore. Meno consumi, più efficienza, meno emissioni

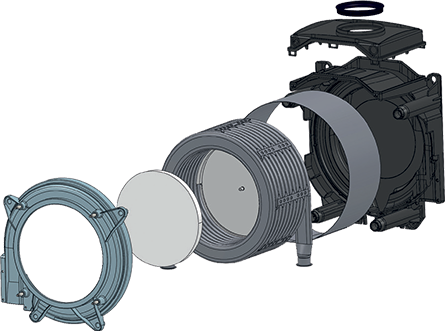

Scambiatore premix VALMEX con scocca in composito e mono-serpentino in acciaio INOX privo di saldature
Gruppo di distribuzione idraulica in ottone con valvola 3vie ON/OFF, trasduttore di pressione, NTC sanitario e valvola di sicurezza 3Bar integrati. Elettrovalvola per caricare il circuito riscaldamento dal pannello comandi
Scambiatore sanitario a 14 piastre per 25S coibentato
Scambiatore sanitario a 20 piastre per 35S coibentato
Struttura telaio in acciaio zincato, e carrozzeria interamente in acciaio, con verniciatura bianco opaco e inserto estetico a cornice del pannello comandi

Funzionalità del pannello comandi

Selezione estate/inverno/stand-by/off/
Regolatore temperatura riscaldamento
Regolatore temperatura sanitario
Abilitazione preriscaldo sanitario
Programmazione oraria riscaldamento e
sanitario
Menù service sotto password
Modifica parametri di funzionamento della
caldaia
Calibrazione combustione
Disaerazione circuito idraulico

Sulla schermata principale l’utente può vedere:
• Lo stato di funzionamento
• Set temperature sanitario e riscaldamento
• Lettura pressione impianto
• Temperatura esterna (se collegata sonda esterna)
• Temperatura mandata
• Livello di potenza
• Storico Codici anomalie
• Icone funzioni
Scorrendo nei menù, invece:
• Visualizzazione diagnostica guasti, stato di blocco e storico guasti
• Visualizzazione riempimento consigliato e guida al riempimento elettrico, anche da remoto
• Visualizzazione mesi mancanti alla scadenza della manutenzione
• Portata circolatore
• Portata sanitario
• Velocità ventilatore
• Temperatura fumi
